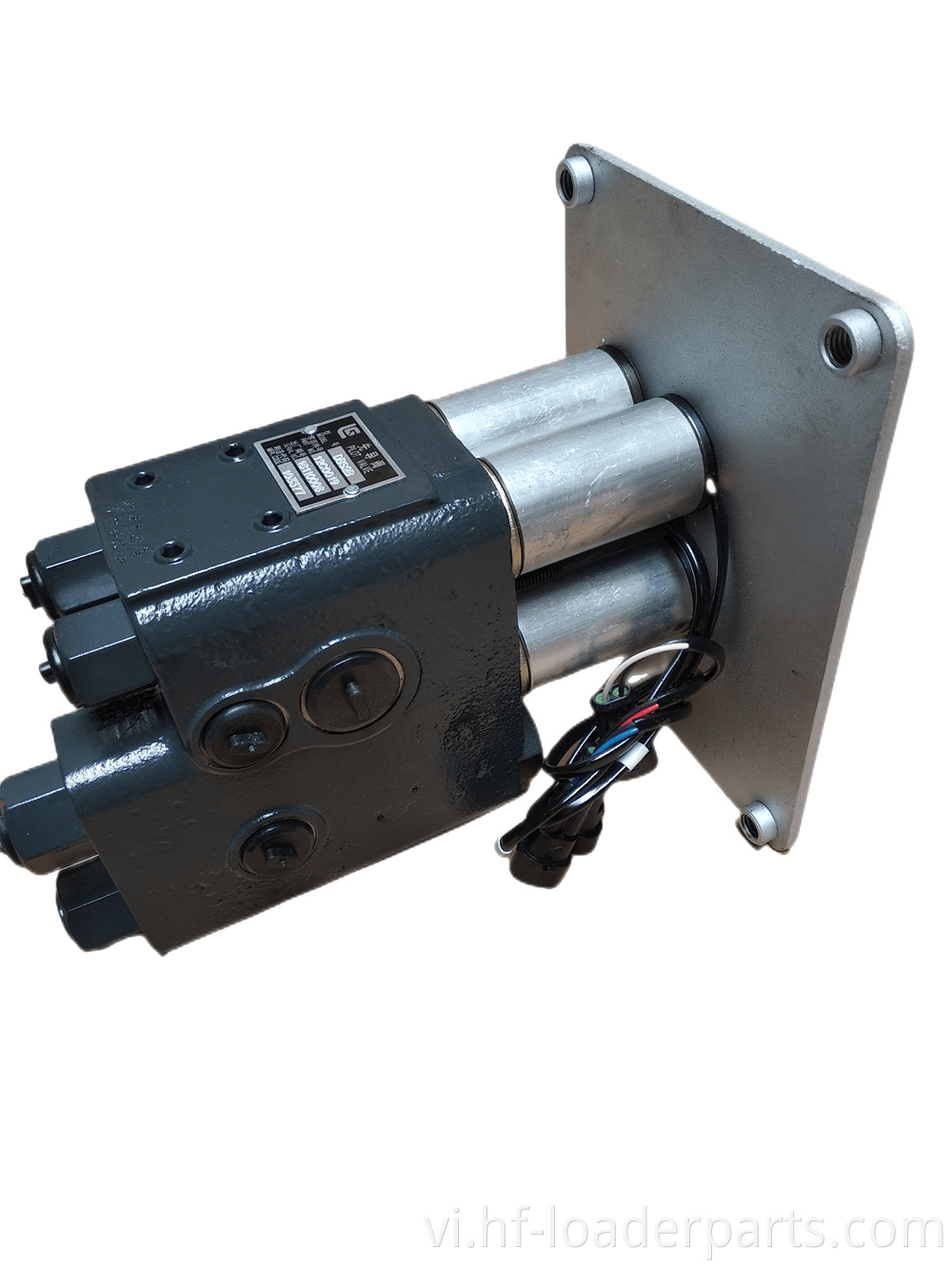

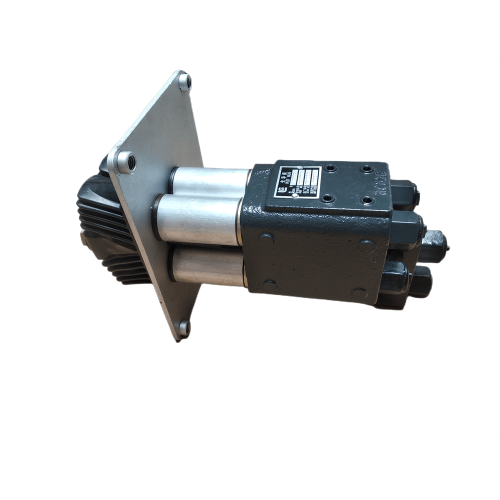

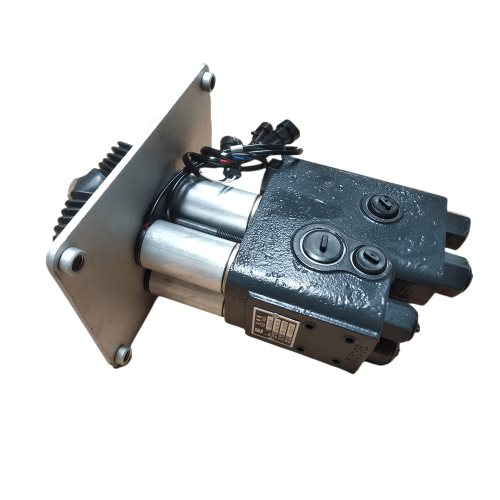

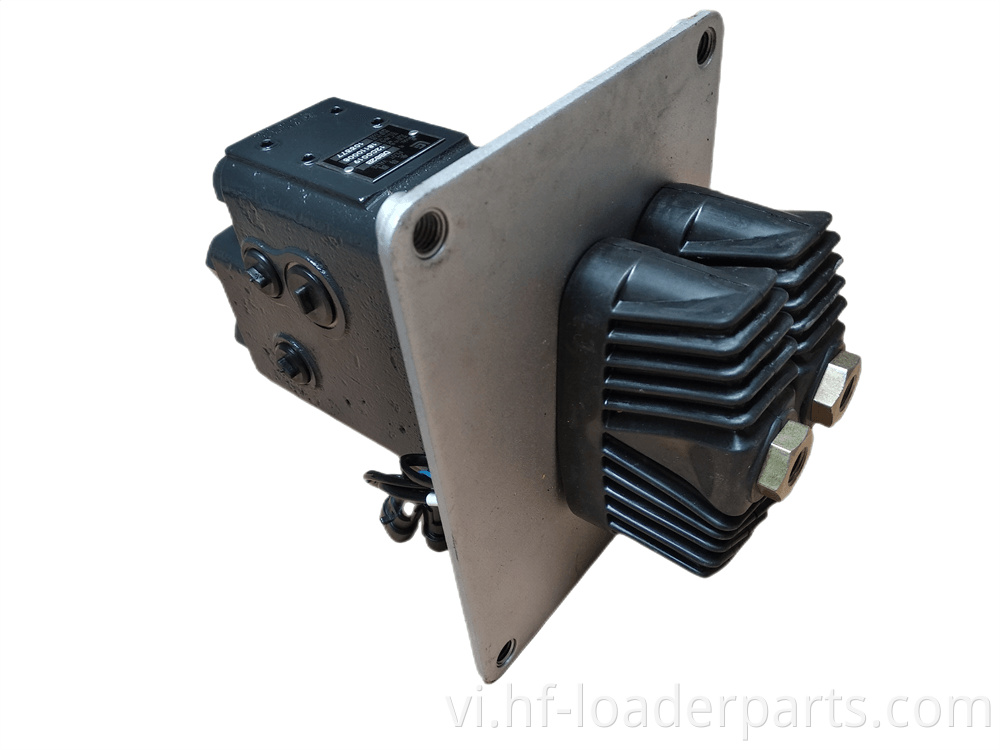

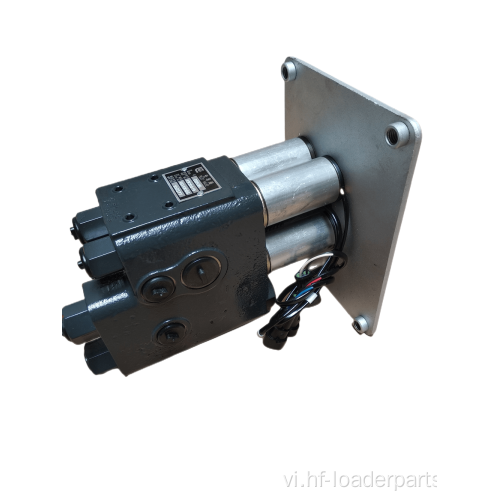

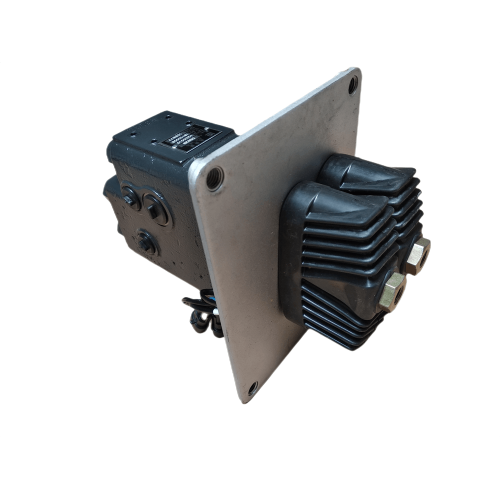

Van thí điểm bộ tải cho Liugong 862H 856H 12C0019

Van phi công của bộ tải cho Liugong 862H 856H 12C0019/LIUGONG 862H Van thí điểm máy xúc lật
Van thí điểm bộ tải cho Liugong 862H 856H ， Phần số 12C0019
Đặc điểm kỹ thuật để đo và điều chỉnh áp suất van thí điểm của bộ nạp:
1. Đo áp suất thí điểm
Lấy ví dụ, lấy bộ tải Liugong 862H, van đa chiều được lắp đặt trên khung trước và áp suất thí điểm có thể được đo tại đầu điều khiển thí điểm khi van đa chiều ở vị trí giảm dần. Đầu điều khiển thí điểm của việc nâng và nhận xô tương ứng với vị trí phía trước van nhiều chiều (phía xô), và đầu điều khiển thí điểm của việc thả và lật thùng tương ứng với vị trí phía sau van đa chiều (phía CAB) . Khi đo nhiệt độ dầu là: 45 ~ 55, số lượng khái niệm sản xuất trí tuệ công khai, tập trung vào ngành sản xuất máy móc xây dựng liên quan đến việc chia sẻ kiến ​​thức lý thuyết.
Đặt thiết bị làm việc xuống đất, kéo phanh tay và sử dụng các khối gỗ hoặc đá để thắt chặt nêm lốp. Tắt động cơ, điều khiển cần điều khiển 10 lần, vô lăng 5 lần, giải phóng áp suất còn lại của dầu thủy lực trong đường ống.
1) Kết nối các công cụ kiểm tra
Bước 1: Cài đặt đầu nối đo áp suất B cùng với đầu nối TEE D.
Bước 2: Tháo ống điều khiển gốc.
Bước 3: Siết chặt khớp TEE D để điều khiển gốc và kết nối với ống điều khiển phi công gốc.
Bước 4: Siết chặt đầu nối ống áp suất C với đầu nối TEE D.
Bước 5: Kết nối đồng hồ đo áp suất dầu G với phạm vi từ 0 đến 6MPa với đồng hồ đo áp suất C.
2) Khởi động động cơ, đặt tay cầm van thí điểm ở vị trí giảm dần, giảm xuống vị trí cực đoan và dần dần tăng van tiết lưu lên mức tối đa (2200 vòng / phút). Quan sát giá trị áp suất ổn định của đồng hồ đo áp suất dầu, nghĩa là áp suất điều khiển thí điểm hiện tại của hệ thống thủy lực của thiết bị làm việc của bộ nạp đang thử nghiệm.
3) So sánh giá trị đo được với giá trị tiêu chuẩn thẩm định và điều chỉnh hoặc thực hiện các biện pháp chẩn đoán khác theo quy trình chẩn đoán lỗi. Sau khi hoàn thành bài kiểm tra, hãy lau dầu thủy lực rò rỉ trong quá trình tháo rời và lắp ráp công cụ thử nghiệm.
2. Điều chỉnh áp lực thí điểm
Van cứu trợ bơm phi công được lắp đặt trên máy bơm phi công của máy bơm Twin phi công lái. Nới lỏng đai ốc khóa và xoay vít điều chỉnh.
◆ Tăng áp lực và quay theo chiều kim đồng hồ.
Giảm áp lực và xoay ngược chiều kim đồng hồ.
★ Số lượng điều chỉnh của vít điều chỉnh là khoảng 1MPa mỗi lần quay.
★ Từ chối lực khóa nữ: 35 ± 5N.M.
Bộ nạp các thành phần thủy lực được chia thành các phần sau: Bơm bánh răng thủy lực 、 Bộ nạp đa chiều Valve 、 Bộ nạp Bơm tốc độ thay đổi 、 Bộ nạp Van Pilot Valve Bộ nạp đầy đủ Thiết bị lái xe thủy lực Bộ lọc thủy lực. Vít, vít, van xả thủy lực theo kiểu hộp mực 、 Van khuếch đại dòng chảy 、 Van giảm áp suất tải 、 Xi lanh thủy lực Trình tải 、 Van điều khiển lái xe tải。
Các phụ kiện tải Mô hình áp dụng: 835、836、842、862、88888365b 、 375A 、 375B 、 385B 、 395B 、 766A 、 777 856h 、 856h 、 856H-5T 、 860H 、 862H 、 870H 、 877III 、 886H 888III 、 890H 、 CLG F190 、 CLG325 G777 、 CLG812C 、 CLG812C 、 CLG816 、 CLG816A CLG816A 、 CLG816C 、 CLG816-I 、 CLG818C 、 CLG820 、 CLG820C 、 CLG820C-I 、 CLG836-I 、 CLG842 、 CLG842ⅲ 、 Clg842ⅲ 、 CLG853 、 CLG855 、 CLG855 、 CLG855N 、 CLG855N 、 CLG855N-3 、 CLG888III 、 CLG888-LNG 、 CLG9045E 、 CLG925E 、 CLG939E 、 F180 、 F330 、 ZL30E 、 ZL30E 、 ZL40B 、 ZL40B 、 ZL40B 、 ZL50C 、 ZL50CN 、 ZL50CN
