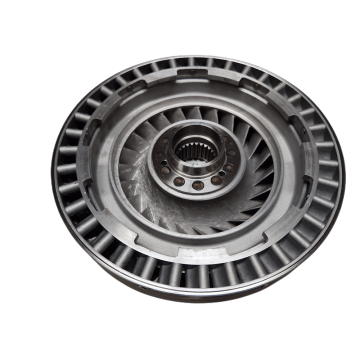

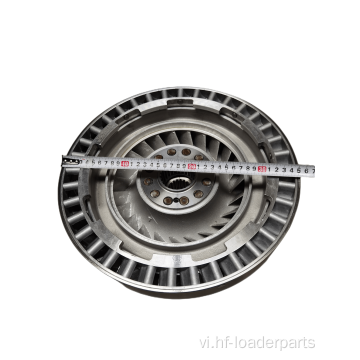

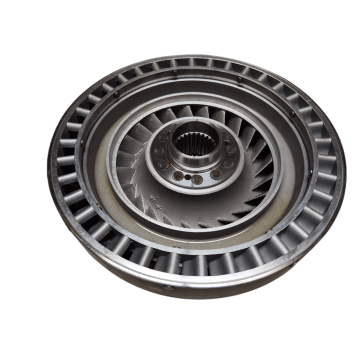

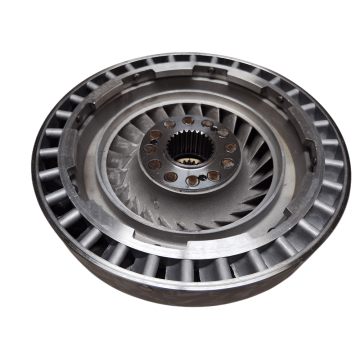

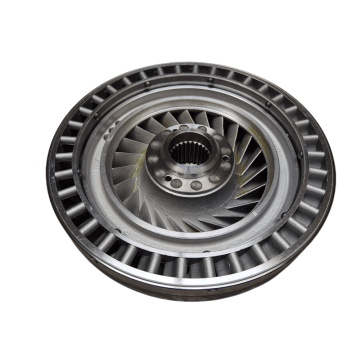

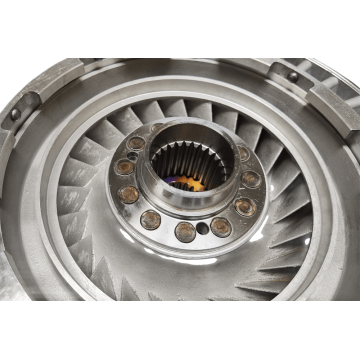

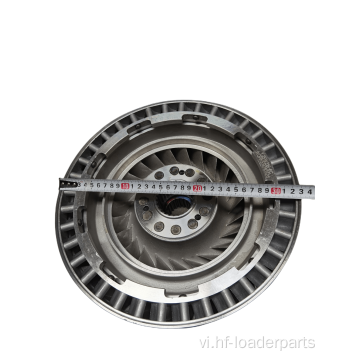

Nhóm tuabin 1 và 2

Bộ chuyển đổi mô -men xoắn thủy lực của bộ nạp bánh xe thường bao gồm một bánh xe bơm, nhóm tuabin thứ nhất và thứ hai, bánh xe dẫn hướng, ghế bánh xe dẫn hướng, bánh xe, vỏ bộ chuyển đổi mô -men xoắn và các bộ phận niêm phong. Các nhóm tuabin thứ nhất và thứ hai là các thành phần chính.

Bánh xe bơm được kết nối với trục khuỷu của động cơ và chịu trách nhiệm điều khiển chất lỏng thủy lực bên trong bộ chuyển đổi mô -men xoắn. Khi bánh xe bơm quay, nó tạo ra một dòng chất lỏng được hướng vào nhóm tuabin đầu tiên.

Nhóm tuabin đầu tiên được kết nối với bánh xe bơm và chịu trách nhiệm chuyển năng lượng từ chất lỏng thủy lực sang nhóm tuabin thứ hai. Nó bao gồm nhiều lưỡi được thiết kế để chuyển đổi hiệu quả năng lượng của chất lỏng thành chuyển động quay.

Nhóm tuabin thứ hai được kết nối với nhóm tuabin đầu tiên và chịu trách nhiệm truyền chuyển động quay đến hệ thống truyền của bộ nạp bánh xe. Nó cũng bao gồm các lưỡi được thiết kế để tối đa hóa đầu ra mô -men xoắn.

Bánh xe hướng dẫn và ghế bánh xe hướng dẫn được định vị giữa các nhóm tuabin thứ nhất và thứ hai để kiểm soát dòng chất lỏng và đảm bảo truyền năng lượng hiệu quả. Chúng giúp hướng chất lỏng đến nhóm tuabin thứ hai trong khi giảm thiểu tổn thất.

Bánh xe được đặt ở đầu ngoài của bộ chuyển đổi mô -men xoắn và chịu trách nhiệm đặt bánh xe bơm, nhóm tuabin thứ nhất và thứ hai, và bánh xe dẫn hướng. Nó cung cấp sự bảo vệ và hỗ trợ cho các thành phần này.

Vỏ bộ chuyển đổi mô -men xoắn bao quanh toàn bộ lắp ráp bộ chuyển đổi mô -men xoắn và cung cấp tính toàn vẹn cấu trúc. Nó cũng giúp duy trì áp lực chất lỏng và ngăn ngừa rò rỉ.

Các thành phần niêm phong, chẳng hạn như miếng đệm và vòng chữ O, được sử dụng để ngăn chặn rò rỉ chất lỏng và duy trì tính toàn vẹn của hệ thống chuyển đổi mô-men xoắn.

Tóm lại, bánh xe bơm, nhóm tuabin thứ nhất và thứ hai, bánh xe dẫn hướng, ghế bánh xe dẫn hướng, bánh xe, vỏ bộ chuyển đổi mô -men xoắn và các bộ phận niêm phong cùng nhau tạo thành bộ chuyển đổi mô -men xoắn thủy lực của bộ tải bánh xe. Các nhóm tuabin thứ nhất và thứ hai đóng một vai trò quan trọng trong việc chuyển năng lượng và mô -men xoắn từ chất lỏng thủy lực sang hệ thống truyền.
